LK-D-SS-18-T Serisi Optik Gecikme Hattı ve Optik Simülatörü
- 18GHz'e kadar bant genişliği
- Yüksek dinamik aralık
- Geniş sıcaklık uygulaması
- Düşük genlikli yanıt
- Özelleştirilmiş zaman gecikmeleri
Ürün Açıklaması
Mikrodalga Fotonik'in son teknolojilerinden yararlanan LK-D-SS-18-T serisi optik gecikme hattı ve optik simülatör, radar testi, sinyal işleme, faz dizili anten işlemleri, anten simülasyonu ve faz gürültüsü analizi gibi bir dizi uygulamada benzersiz performans sunar. Bu gelişmiş sistem, minimum ekleme kaybı, kapsamlı dinamik aralık, sağlam elektromanyetik izolasyon ve algılanamayan üçlü geçiş sinyallerini işleme yeteneği ile karakterize edilen tüm S/C/X/Ku frekans bantlarında sorunsuz bir şekilde çalışmak üzere tasarlanmıştır.
Teknik özellikler
Elektriksel / Optik Özellikler
| Parametre | Parametre Değerleri | birim | Açıklama | ||
| min | Tipik | maksimum | |||
| Frekans aralığı | 2 | - | 18 | GHz | |
| Genlik Düzlüğü | - | ± 2 | ± 2.5 | dB | |
| Zaman gecikmesi | 0.01 | - | 150 | us | özelleştirilmiş |
| Gecikme Doğruluğu | -5 ‰ | - | +5‰ | - | |
| ekleme Kaybı | 0 | 20 | 30 | dB | özelleştirilmiş |
| Giriş VSWR | - | 1.8 | 2.2 | - | |
| Çıkış VSWR | - | 1.8 | 2.2 | - | |
| Empedans | - | 50 | - | Ω | |
| Giriş 1 dB Sıkıştırma | - | + 13 | + 17 | dBm | |
| Sahte Sinyal Reddetme Oranı | 60 | - | - | dBc | |
| Gürültü Şekil | - | 50 | 60 | dB | 5us, 25℃ |
| Sıcaklığı Çalıştırın | -55 | - | + 85 | ℃ | Sipariş Bilgilerine Bakın |
| Depolama sıcaklığı | -55 | - | + 85 | ℃ | |
| Göreceli Gecikme ve Sıcaklık | - | - | 7 | ppm/° | |
| Ekleme Kaybı ve Sıcaklık | - | 2 | 4 | %/° | |
Konnektör Açıklaması ve Güç Kaynağı
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Gerilim | NC | GND | + 12V | NC |
| Current Rating | - | - | 0.3 | - |
| Maksimum Akım | 1 |

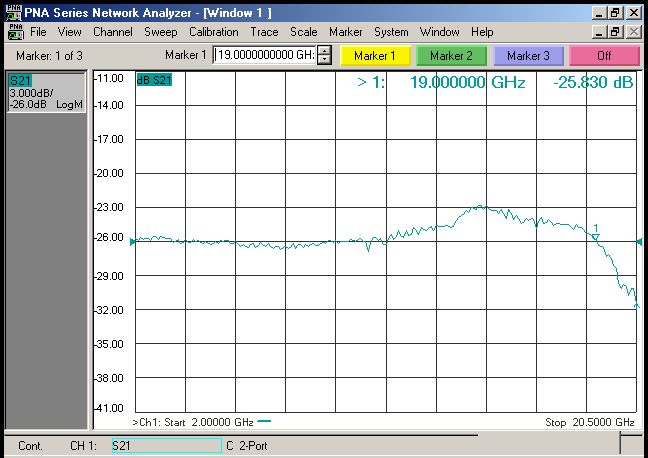

Tipik Tepki Eğrileri（ 25℃ ）
Boyut ve Pimler (Birim: mm[incH])
RF konnektörü：SMA-K（Özelleştirilmiş）
DC konnektörü：DE-9PS（Özelleştirilmiş）
| Ürün Tipi | LK-D-SS-18-TG | Açıklama | |||||
| Zaman gecikmesi (abd) | 8 | 20 | 35 | 50 | 60 | 80 | Standart |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Ürün Tipi | LK-D-SS-18-TP | Açıklama | |||||
| Zaman Gecikmesi (ABD) | 8 | 35 | 60 | 80 | 110 | 150 | Kompakt |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Sipariş Bilgileri
| Ürün Tipi | Paketler | Kalite Seviyeleri | Sıcaklığı Çalıştırın | Depolama sıcaklığı |
| LK-D-SS-18-TGI | Standart | Endüstri sınıfı | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | orta dereceli | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Özel sınıf | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Kompakt | Endüstri sınıfı | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | orta dereceli | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Özel sınıf | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Başvurular
Radar testi/kalibrasyonu
Sinyal işleme
Elektronik savaş
Fazlı anten dizisi
anten simülasyonu
