LK-NY15T UWB Doğrudan Modüle Edilmiş Verici
- Yüksek Hızlı Doğrudan Modüle Edilmiş DFB Lazer
- Ultra geniş bant (18GHz'den daha iyi)
- Otomatik Optik Güç Kontrolü
- Çalışma durumu sıcaklığı:（-40℃～70℃）
- Dalga boyu 1550nm
- Mükemmel yan mod bastırma oranı
- Son derece entegre, modül paketleme
- Yüksek Dinamik Aralık
- Yüksek çıkış gücü
Ürün Açıklaması
LK-NY15T Verici, temel olarak yüksek hızlı doğrudan modüle edilmiş Dağıtılmış Geri Besleme (DFB) lazeri, otomatik optik güç kontrolü devresi, otomatik sıcaklık kontrolü devresi, voltaj sabitleme dönüştürme devresi ve izleme ve gösterge devresi gibi birkaç temel bileşenden oluşur.
Bu verici 1550nm dalga boyunda çalışır ve 18GHz'i aşan bir modülasyon bant genişliğine sahiptir, 10mW'a kadar ulaşabilen bir çıkış gücüne sahiptir ve aynı zamanda kararlı bir çıkış dalga boyunu korur. +7V ile +36V arasındaki bir voltaj aralığında kararlı bir çalışma sağlayan tek bir pozitif güç kaynağıyla çalıştırılır.
Ayrıca LK-NY15T Verici, hem güç kaynağının hem de optik güç çıkışının normal durumunu gösteren işlevlerle donatılmış olup, kullanıcılara sezgisel operasyonel geri bildirim sağlar.
Teknik özellikler
Mutlak Maksimum Puanlar
| Parametre | sembol | Min. | Tip. | Maks. | birim |
| Depolama sıcaklığı | TSTG | -55 | + 25 | + 85 | ℃ |
| Çalışma sıcaklığı | TC | -40 | + 25 | + 70 | ℃ |
| RF giriş gücü1 | Pin | - | + 10 | + 20 | dBm |
| Gerilim | Vin | +7 | + 12 | + 36 | V |
(1) Sürekli dalga (CW) çalışma modu.
Optik ve Elektriksel Özellikler (TC = 22±3℃)
| Parametre | sembol | Şart | Min. | Tip. | Maks. | birim |
| Dalga boyu | λ | - | - | 1550 | - | nm |
| Frekans（3dB） | f3dB | X bandı | 0.1 | - | 12 | GHz |
| Ku grubu | 1 | - | 18 | |||
| Işık çıkış gücü | P | - | 5 | 10 | - | mW |
| Bağıl Yoğunluk Gürültüsü | ren nehri | - | - | - | -155 | dBc/Hz |
| Geri dönüş kaybı (VSWR) | VSWR | X bandı | - | - | 2 | - |
| Ku grubu | - | - | 2.2 | |||
| Giriş 1 dB Sıkıştırma | - | - | + 13 | + 15 | - | dBm |
Güç Kaynağı (TC = 22±3℃)
| Parametre | Min. | Tip. | Maks. | birim |
| Gerilim | +7 | + 12 | + 36 | V |
| akım(2) | 0.07 | 0.1 | 1 | A |
(2)Test koşulu: Vin=+12V.
● Tipik Tepki Eğrisi
Şekil 1 LK-NY15T-X Verici Tipik Tepki Eğrisi
Şekil 2 LK-NY15T-Ku Verici Tipik Tepki Eğrisi
● Tipik Spektrogram
Şekil 3 LK-NY15T Verici Tipik Spektrogramı
● Boyut Birimi：mm[inç]

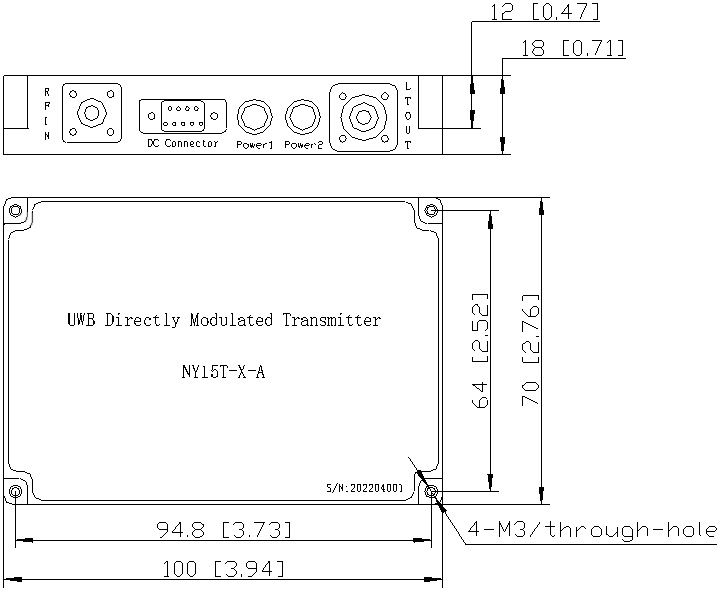

Şekil 4 LK-NY15T Verici Boyutu
RF Konnektörü：SMA
Güç Bağlantısı：J30J-9-ZKP
● Güç Kaynağının Pimi
| Parametre | Açıklama | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Gerilim | + 12V | NC | GND | NC | |||||
● Sipariş Bilgisi
Sayfa 1：
| sembol | Açıklama |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Sac 2
| sembol | Bağlayıcı Tipi | Açıklama |
| N | özelleştirilmiş | özelleştirilmiş |
| A | FC/APC | Standart 9/125μm SM fiber |
| P | FC / PC | Standart 9/125μm SM fiber |
Başvurular
Anten ve Radar
Elektronik karşı önlem sistemi
Analog RF bağlantı iletimi
Geniş Bant Kablosuz İletişim
Mobil iletişim baz istasyonu
