LK-HSPD Yüksek Hızlı InGaAs Fotodedektörü
- Geniş Bant Genişliği, Yüksek Hız
- Birleşik Önyargı-T
- DC Bağlantılı
- Hermetik olarak kapatılmış, SMA Konnektörü
- Düşük Karanlık Akım, yüksek sinyal-gürültü oranı.
- Küçük Form Faktörü.
Ürün Açıklaması
LK-HSPD yüksek hızlı algılama modülü hem dijital hem de analog kullanımlara hitap edecek şekilde tasarlanmıştır. Bu modül, 1250 ila 1650 nm aralığında bir tepki dalga boyuna sahip bir InGaAs PIN fotodiyot ve temel eşleşen elektroniklerle donatılmıştır.
LK-HSPD, 8 GHz, 12 GHz, 18 GHz, 22 GHz ve 30 GHz bant genişlikleri sunabilir. Modülün çalışması, belirli modele bağlı olarak +3.3 V veya +5 V güç kaynağına dayanır. 9/125 μm'lik standart tek modlu fiberle çalışmak üzere tasarlanmıştır. RF çıkışı, her ikisi de 2.92 ohm empedans eşleşmesine sahip SMA uyumlu bir konektör veya 50 mm konektör içerir.
LK-HSPD, çevresel faktörlere karşı koruma sağlamak için hermetik olarak kapatılmıştır ve bu sayede dayanıklılığı ve güvenilirliği artırılmıştır. 15 gramdan daha az kütleye sahip hafif bir tasarıma sahiptir ve ağırlığın kritik bir faktör olduğu uygulamalar için idealdir. Modül, Tehlikeli Maddelerin Sınırlandırılması (RoHS) Yönergesi 2.0 uyarınca sertifikalandırılmış olup, katı çevre ve güvenlik yönetmeliklerine uygunluğunu teyit etmektedir.
Teknik özellikler
| Tipik ve Mutlak Maksimum Derecelendirme | ||||
|---|---|---|---|---|
| Parametre | Sim. | Tip | PUAN | birim |
| Depolama sıcaklığı aralığı | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Çalışma kasası sıcaklık aralığı | TC | 25 | -40 ～ +85 | ℃ |
| Önyargı Voltajı | VR | 3.3 veya 5 | 2.8 ～ 5.25 | V |
| Optik Giriş Gücü | Pin | +3 | + 10 | dBm |
| Yanmış Optik Güç | PB | - | + 13 | dBm |
| Kurşun lehimleme sıcaklığı | Tp | 280(10sn) | 330(10sn) | ℃ |
| Elektriksel / Optik Özellikler (TC = 22 ± 3 ℃) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Parametre | Sym | Test koşulu | Parametre Değerleri | birim | ||||||
| Dalga boyu aralığı | λ | - | 1000 ~ 1650 | nm | ||||||
| Frekans aralığı | - | - | C-bandı | X Bandı | Ku-Bandı | Ku+-Bant | K+-Bant | PLUS | - | |
| Küçük Sinyal Bant Genişliği | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 8 | 0.3 ~ 12 | 0.8 ~ 18 | 2 ~ 22 | 2 ~ 30 | 0.3 ~ 18 | GHz | |
| tepkisellik | Re | VR Pin=1mW | λ = 1310nm | ≥ 0.85 | ≥ 0.85 | ≥ 0.8 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550nm | ≥ 0.95 | ≥ 0.95 | ≥ 0.75 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| Genlik Düzlüğü | A | TC =-40～+85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| Çıkış VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | - | |
| Önyargı Voltajı | VR | - | + 3.3 | + 3.3 | + 3.3 | + 3.3 | +5 | +5 | V | |
| RF Konnektör | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| Doygunluk Optik Gücü | Ps | VR , λ = 1550nm AC Modülasyonlu |
+7 | +7 | +7 | +7 | +7 | + 10 | dBm | |
| Karanlık Akım | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| Doygunluk RF Çıkış Gücü | Surat asmak | - | -10 | dBm | ||||||
| Çıkış Empedansı | RL | - | 50 | Ω | ||||||
● Tipik Tepki Eğrileri
(VR , λ=1550nm , TC =25 ºC ,Pin=0dBm)

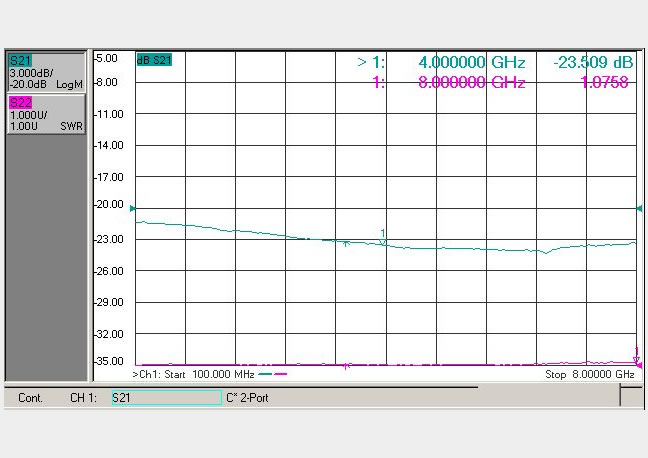

(Şekil 1 C-Band Fotodedektör Frekans Tepkisi)
(Şekil 2 X-Band Fotodedektör Frekans Tepkisi)

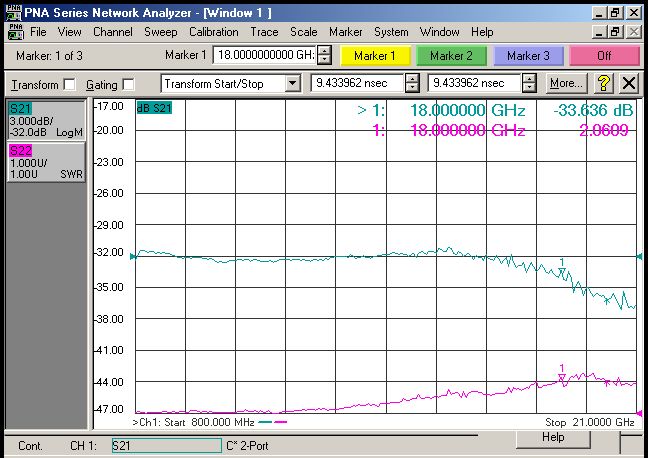

(Şekil 3 Ku-Bant Fotodedektör Frekans Tepkisi)

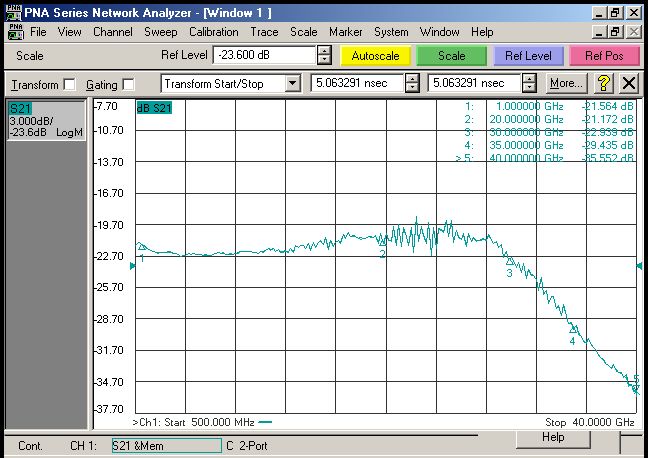

(Şekil 4 K+ -Bant Fotodedektör Frekans Tepkisi)
● Boyut ve Pimler (Birim: mm [ inç])
RF Konnektörü： SMA veya 2.92mm
● Sipariş Bilgileri
Sayfa 1：
| Kod | Analog Bant Genişliği |
| C | 0.1 ～ 8GHz |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
| Ku+ | 2 ～ 22 GHz |
| K+ | 2 ～ 30 GHz |
| Artı | 0.3 ～ 18 GHz |
Sayfa 2：
| Kod | Bağlayıcı Tipi | Açıklama |
| N | Bağlayıcı Yok | Tek modlu 9/125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Önlemler
Elyafın hasar görmesini önlemek için elyaf bükülme yarıçapı en az 20mm olmalıdır.
Optik devreye bağlamadan önce fiber bağlantı yüzeyinin temiz olduğundan emin olun.
Depolama, taşıma ve kullanım sırasında uygun ESD koruması gereklidir.
Tüm standart fotodedektörlerimiz modüllere özelleştirilebilir！
Başvurular
Optik-fiber İletişim
Radar Bilgi İşleme
Elektronik Harp
Yüksek Hızlı Sinyal Testi ve Ölçümü
Güvenlik ve Gözetim
