LK-HHPD Yüksek Hızlı InGaAs Fotodedektörü
- Geniş Bant Genişliği, Yüksek Hız
- Yüksek Duyarlılık
- Birleşik Önyargı-T
- Yüksek doygunluk Girişi
- Hermetik olarak kapatılmış, SMA Konnektörü
- Düşük Karanlık Akım, yüksek sinyal-gürültü oranı.
- Küçük Form Faktörü.
Ürün Açıklaması
LK-HHPD, 1250 ila 1650 nm arasındaki dalga boylarını kapsayan bir InGaAs PIN fotodiyot içeren, dijital ve analog uygulamalar için uygun yüksek hızlı bir dedektör modülüdür. 12 GHz veya 18 GHz bant genişlikleri sunar ve +5V güçle çalışır. Modül, standart tek modlu 9/125μm fiber ile uyumludur ve 50 ohm empedans eşleşmeli RF çıkışı için bir SMA konnektörüne sahiptir.
Yüksek veri hızı uygulamaları için uygun olan LK-HHPD, çevresel faktörlere karşı koruma sağlamak için hermetik olarak kapatılmıştır, güvenilirlik ve uzun ömür sağlar. Taşınabilir veya alan kısıtlaması olan uygulamalar için faydalı olan 23 gramdan daha az kütleye sahip hafif bir tasarıma sahiptir. Modül, Tehlikeli Maddelerin Kısıtlanması (RoHS) Yönergesi 2.0'a uygun olarak sertifikalandırılmış olup, çevre ve güvenlik standartlarına uyumu göstermektedir.
Teknik özellikler
| Tipik ve Mutlak Maksimum Derecelendirme | ||||
|---|---|---|---|---|
| Parametre | Sim. | Tip | PUAN | birim |
| Depolama sıcaklığı aralığı | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Çalışma kasası sıcaklık aralığı | TC | 25 | -40 ～ +85 | ℃ |
| Önyargı Voltajı | VR | 5 | +4.75 ～ +5.25 | V |
| Optik Giriş Gücü | Pin | 0 | + 13 | dBm |
| Yanmış Optik Güç | PB | - | + 16 | dBm |
| Kurşun lehimleme sıcaklığı | Tp | 280(10sn) | 330(10sn) | ℃ |
| Elektriksel / Optik Özellikler (TC = 22 ± 3℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parametre | Sym | Test koşulu | Parametre Değerleri | birim | ||
| Dalga boyu aralığı | λ | - | 1000 ～ 1650 | nm | ||
| Frekans aralığı | - | - | X - Bant | Ku - Bant | - | |
| Küçük Sinyal Bant Genişliği | f-3dB | TC = 22 ± 3℃ | 0.3 ～ 12 | 0.8 ～ 18 | GHz | |
| tepkisellik | Re | VR =+5V,Pin = 10mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Çıkış VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Genlik Düzlüğü | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Doygunluk Optik Gücü | Ps | VR =+5 V, λ = 1550 nm AC Modülasyonlu |
13 | dBm | ||
| Doygunluk RF Çıkış Gücü | Pdışarı | - | -10 | dBm | ||
| Karanlık Akım | Id | VR = 5V | ≤ 10 | nA | ||
| Çıkış Empedansı | RL | - | 50 | Ω | ||
● Tipik Duyarlılık Eğrileri

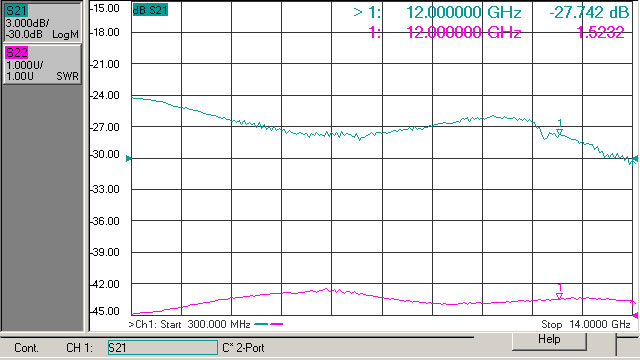

(Şekil 1 X - Bant Fotodedektör Frekans Tepkisi)

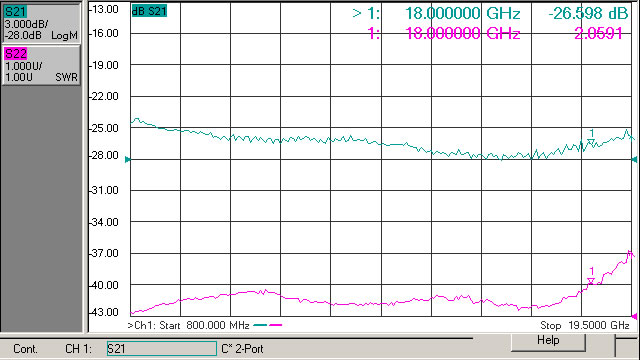

(Şekil 2 Ku - Bant Fotodedektör Frekans Tepkisi)

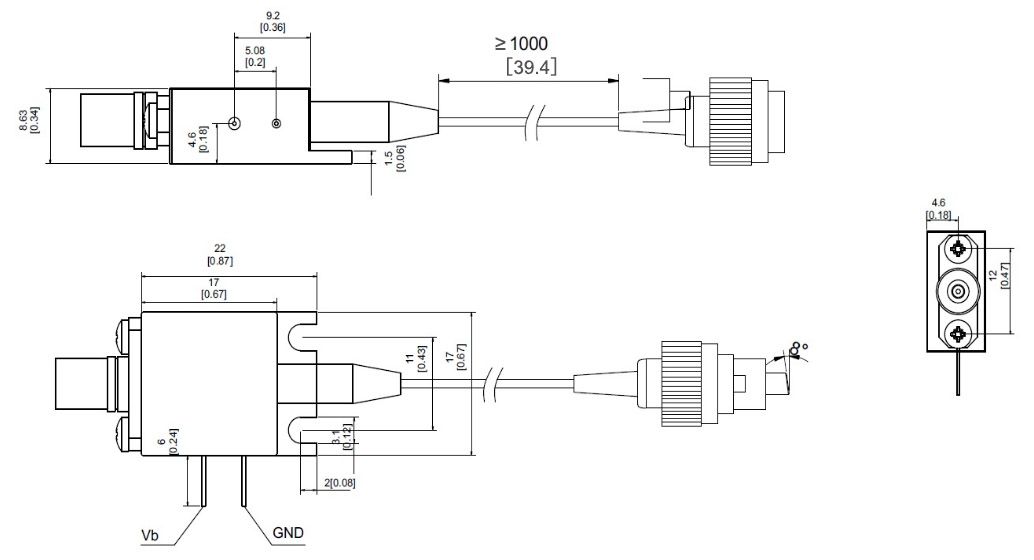

● Boyut ve Pimler (Birim: inç)
RF Konnektörü： SMA Konnektörü
●Sipariş Bilgileri
Sayfa 1：
| Kod | Analog Bant Genişliği |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
Sayfa 2：
| Kod | Bağlayıcı Tipi | Açıklama |
| N | Bağlayıcı Yok | Tek modlu 9 / 125 μm fiber pigtail |
| A | FC/APC |
● Önlemler
Elyafın hasar görmesini önlemek için elyaf bükülme yarıçapı en az 20mm olmalıdır.
Optik devreye bağlamadan önce fiber bağlantı yüzeyinin temiz olduğundan emin olun.
Depolama, taşıma ve kullanım sırasında uygun ESD korumasına ihtiyaç vardır.
Tüm standart fotodedektörlerimiz modüllere özelleştirilebilir！
Başvurular
Optik-fiber İletişim
Radar Bilgi İşleme
Elektronik Harp
Yüksek Hızlı Sinyal Testi ve Ölçümü
Güvenlik ve Gözetim
