LK-AMPD-S Yüksek Hızlı Güçlendirilmiş Mikrodalga InGaAs Fotodedektörü
- Yüksek Hız, Geniş Bant Genişliği
- Birleşik Önyargı-T
- O/E Hibrit Entegre
- Yüksek Kazanç, Düşük Gürültü, Geniş Bant
- Hermetik olarak kapatılmış, SMA Konnektörü
- Düşük Karanlık Akım, yüksek sinyal-gürültü oranı.
- Küçük Form Faktörü.
Ürün Açıklaması
LK-AMPD-S, 1000 ila 1650 nm arasında geniş bir optik tepki için tasarlanmış ve 15 dB RF kazancı sunan bir InGaAs fotodiyot ve düşük gürültülü bir amplifikatörün bir hibritidir. 12GHz ve 18GHz bant genişlikleriyle yüksek hızlı performans sunar ve +5V güç kaynağıyla çalışır.
Bu modül standart tek modlu 9/125μm fiber ile uyumludur ve 50 ohm empedans eşleşmeli bir SMA konnektörüne sahiptir.
LK-AMPD-S, çevre koruma için hermetik olarak kapatılmıştır ve 23 gramdan daha az kütleye sahip hafif bir tasarıma sahiptir. Tehlikeli Maddelerin Kısıtlanması (RoHS) Yönergesi 2.0 ile uyumludur, çevresel sürdürülebilirliği ve sıkı güvenlik standartlarına uyumu garanti eder.
Teknik özellikler
| Tipik ve Mutlak Maksimum Derecelendirme | ||||
|---|---|---|---|---|
| Parametre | Sim. | Tip | PUAN | birim |
| Depolama sıcaklığı aralığı | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Çalışma kasası sıcaklık aralığı | TC | 25 | -40 ～ +85 | ℃ |
| Önyargı Voltajı | VR | +5 | +5 ～ +9 | V |
| Optik Giriş Gücü | Pin | 0 | + 10 | dBm |
| Yanmış Optik Güç | PB | - | + 13 | dBm |
| Kurşun lehimleme sıcaklığı | Tp | 280(10sn) | 330(10sn) | ℃ |
| Elektriksel / Optik Özellikler (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parametre | Sym | Test koşulu | Parametre Değerleri | birim | ||
| Dalga boyu aralığı | λ | - | 1000 ～ 1650 | nm | ||
| Frekans aralığı | - | - | X - Bant | Ku - Bant | - | |
| Küçük Sinyal Bant Genişliği | f-3dB | TC = 22 ± 3℃ | 0 ～ 3 | 0 ～ 8 | GHz | |
| tepkisellik | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Genlik Düzlüğü | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Doygunluk Optik Gücü | Ps | VR =+ 5 V, λ = 1550 nm AC Modülasyonlu |
10 | dBm | ||
| RF Sinyal Kazancı (Tipik) | G | - | 15 ± 1 | dB | ||
| Doygunluk RF Çıkış Gücü | Pdışarı | - | +3 | dBm | ||
| Çıkış VSWR | VSWR | - | ≤ 2 | - | ||
| Çıkış Empedansı | RL | - | 50 | Ω | ||
● Tipik Tepki Eğrileri

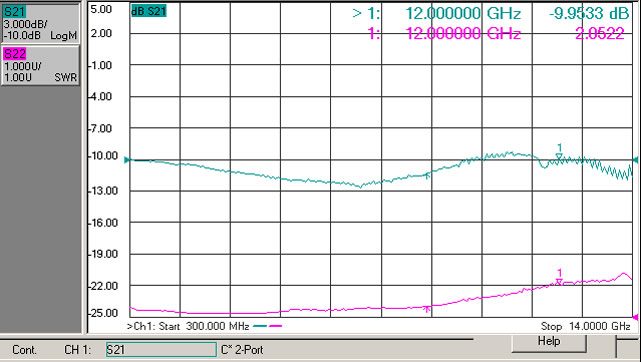

(Şekil 1 X - Bant Fotodedektör Frekans Tepkisi)

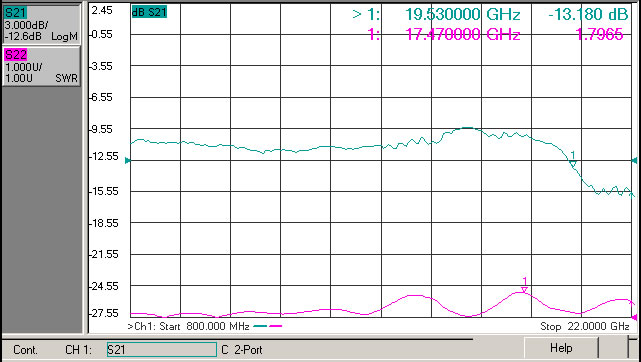

(Şekil 2 Ku - Bant Fotodedektör Frekans Tepkisi)

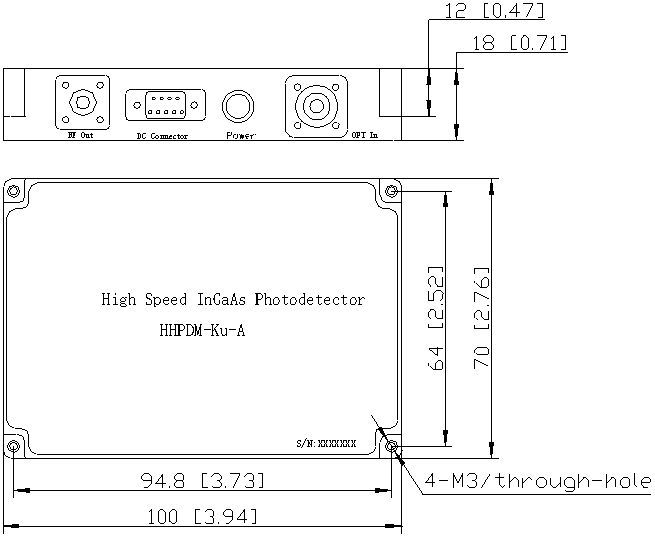

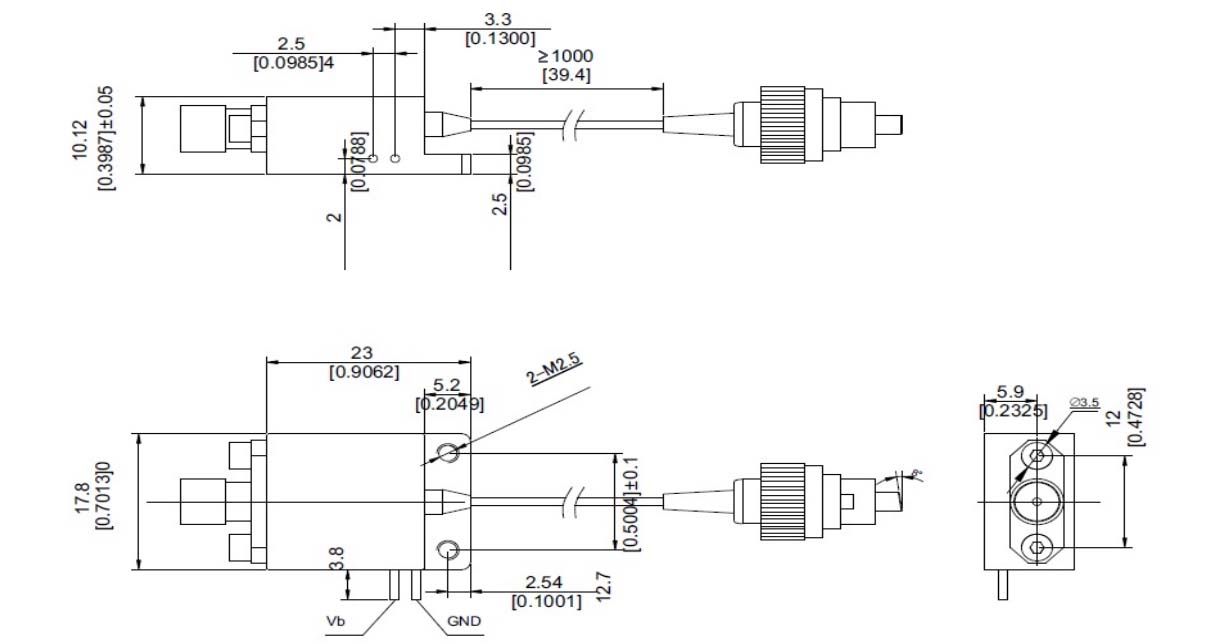

●Boyut ve Pimler (Birim:mm[inç])
RF Konnektörü：SMA
●Sipariş Bilgileri
Sayfa 1：
| Kod | RF Sinyal Kazancı | Açıklama |
| S | 15 dB | Tipik ve Merkez Frekansı |
Sayfa 2：
| Kod | Analog Bant Genişliği |
| X | 0 ～ 3 GHz |
| Ku | 0 ～ 8 GHz |
Sayfa 3：
| Kod | Bağlayıcı Tipi | Açıklama |
| N | Bağlayıcı Yok | Tek modlu 9 / 125 μm fiber pigtail |
| A | FC/APC | |
| P | FC / PC |
● Önlemler
Elyafın hasar görmesini önlemek için elyaf bükülme yarıçapı en az 20 mm olmalıdır.
Optik devreye bağlamadan önce fiber bağlantı yüzeyinin temiz olduğundan emin olun.
Depolama, taşıma ve kullanım sırasında uygun ESD koruması gereklidir.
Tüm standart fotodedektörlerimiz modüllere özelleştirilebilir！
Başvurular
Radar Bilgi İşleme
Elektronik Harp
Anten Ölçümü
Fiber Optik İletişim
Güvenlik ve Gözetim
