LK-AMPD-D Yüksek Hızlı Güçlendirilmiş Mikrodalga InGaAs Fotodedektörü
- Yüksek Hız, Geniş Bant Genişliği
- Birleşik Önyargı-T
- O/E Hibrit Entegre
- Yüksek Kazanç, Düşük Gürültü, Geniş Bant
- Hermetik olarak kapatılmış, SMA Konnektörü
- Düşük Karanlık Akım, yüksek sinyal-gürültü oranı.
- Küçük Form Faktörü.
Ürün Açıklaması
LK-AMPD-D, geniş spektrumlu bir InGaAs fotodiyot ve minimum gürültülü bir amplifikatör içeren optik ve elektronik bileşenlerin bir birleşimidir. InGaAs PIN fotodiyotunun hassasiyet aralığı 1000 ila 1650 nm'dir. Düşük gürültülü amplifikatör 30 dB'lik bir RF kazancı sunar.
LK-AMPD-D, 12GHz veya 20GHz bant genişlikleri sunabilir. Bu cihaz +9V güç kaynağıyla çalışır. Giriş olarak standart tek modlu 9/125μm fiberle çalışmak üzere tasarlanmıştır. RF çıkışı, empedans olarak 50 ohm'a eşleştirilmiş bir SMA tipi konnektöre sahiptir.
LK-AMPD-D, nem ve diğer kirleticilerin içeri girmesini önleyecek şekilde kapatılmıştır ve ağırlığı 23 gramdan azdır. Tehlikeli Maddelerin Kısıtlanması (RoHS) Yönergesi 2.0 gerekliliklerini karşılayacak şekilde sertifikalandırılmıştır.
Teknik özellikler
| Tipik ve Mutlak Maksimum Derecelendirme | ||||
|---|---|---|---|---|
| Parametre | Sim. | Tip | PUAN | birim |
| Depolama sıcaklığı aralığı | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Çalışma kasası sıcaklık aralığı | TC | 25 | -40 ～ +85 | ℃ |
| Önyargı Voltajı | VR | +9 | +9 ～ +12 | V |
| Optik Giriş Gücü | Pin | 0 | + 10 | dBm |
| Yanmış Optik Güç | PB | - | + 13 | dBm |
| Kurşun lehimleme sıcaklığı | Tp | 280(10sn) | 330(10sn) | ℃ |
| Elektriksel / Optik Özellikler (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parametre | Sym | Test koşulu | Parametre Değerleri | birim | ||
| Dalga boyu aralığı | λ | - | 1000 ～ 1650 | nm | ||
| Frekans aralığı | - | - | X - Bant | Ku - Bant | - | |
| Küçük Sinyal Bant Genişliği | f-3dB | TC = 22 ± 3℃ | 0 ～ 3 | 2 ～ 20 | GHz | |
| tepkisellik | Re | VR =+9V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Genlik Düzlüğü | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Doygunluk Optik Gücü | Ps | VR = +9 V, λ = 1550 nm AC Modülasyonlu | + 10 | dBm | ||
| RF Sinyal Kazancı | G | - | 30 ± 1 | dB | ||
| Doygunluk RF Çıkış Gücü | Pdışarı | - | + 10 | dBm | ||
| Çıkış VSWR | VSWR | - | ≤ 2 | - | ||
| Çıkış Empedansı | RL | - | 50 | Ω | ||
●Tipik Tepki Eğrileri

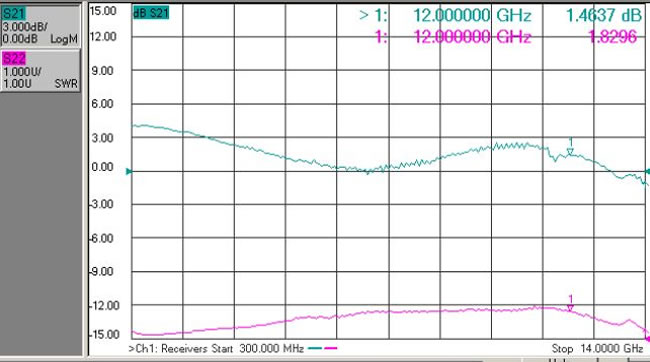

(Şekil 1) X-Band Fotodedektör Frekans Tepkisi

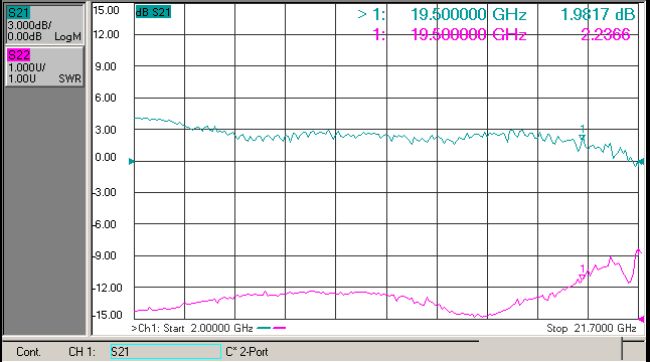

(Şekil 2 Ku - Bant Fotodedektör Frekans Tepkisi)

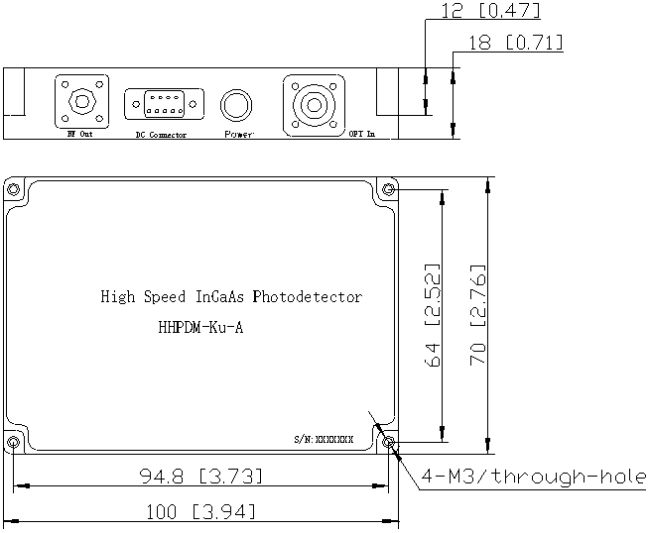

●Boyut ve Pimler (Birim: mm[inç])
RF Konnektörü：SMA
●Sipariş Bilgileri
Sayfa 1：
| Kod | RF Sinyal Kazancı | Açıklama |
| D | 30 dB | Tipik ve Merkez Frekansı |
Sayfa 2：
| Kod | Analog Bant Genişliği |
| X | 0 ～ 3 GHz |
| Ku | 2 ～ 20 GHz |
Sayfa 3：
| Kod | Bağlayıcı Tipi | Açıklama |
| N | Bağlayıcı Yok | Tek modlu 9 / 125 μm fiber pigtail |
| A | FC/APC | |
| P | FC / PC |
●Önlemler
Elyafın hasar görmesini önlemek için elyaf bükülme yarıçapı en az 20 mm olmalıdır.
Optik devreye bağlamadan önce fiber bağlantı yüzeyinin temiz olduğundan emin olun.
Depolama, taşıma ve kullanım sırasında uygun ESD koruması gereklidir.
Tüm standart fotodedektörlerimiz modüllere özelleştirilebilir！
Başvurular
Radar Bilgi İşleme
Elektronik Harp
Anten Ölçümü
Fiber Optik İletişim
Güvenlik ve Gözetim
