LK-FCAMPD Güçlendirilmiş RF InGaAs Fotodedektörü
- Geniş Bant Genişliği
- Birleşik Önyargı-T
- O/E Hibrit Entegre
- Yüksek Kazanç, Düşük Gürültü, Geniş Bant
- SMA Konektörü
- Düşük Karanlık Akım, Yüksek sinyal-gürültü oranı
- Küçük Form Faktörü.
Ürün Açıklaması
LK-FCAMPD, geniş bantlı bir InGaAs fotodiyotunu düşük gürültülü bir amplifikatörle birleştiren optik ve elektronik teknolojinin bir birleşimidir. Bu cihaz, InGaAs PIN fotodiyotu sayesinde 1000 ile 1650 nm arasındaki dalga boylarına duyarlıdır ve düşük gürültülü amplifikatör 20 ila 30 dB aralığında bir RF kazancı sağlar.
LK-FCAMPD, 1 gigahertz, 2.5 gigahertz ve maksimum 5 gigahertz'e kadar özelleştirilebilir bant genişlikleri dahil olmak üzere yapılandırılabilir bant genişliği seçenekleri sunar. Cihaz, +5 voltluk bir güç kaynağında çalışır ve optik giriş için standart bir FC (yüz temaslı) fiber optik konnektöre sahiptir. RF çıkışı, empedans olarak 50 ohm'a eşleştirilmiş bir SMA uyumlu konnektör aracılığıyla kolaylaştırılır.
LK-FCAMPD, 25 gramdan daha az kütleye sahip hafif bir üründür ve bu da onu çeşitli taşınabilir ve kompakt uygulamalar için uygun hale getirir. Tehlikeli Maddelerin Kısıtlanması (RoHS) Yönergesi 2.0'a uygun olarak sertifikalandırılmıştır ve bu da çevre ve güvenlik standartlarına olan bağlılığını gösterir.
Teknik özellikler
| Tipik ve Mutlak Maksimum Derecelendirme | ||||
|---|---|---|---|---|
| Parametre | Sim. | Tip | PUAN | birim |
| Depolama sıcaklığı aralığı | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Çalışma kasası sıcaklık aralığı | TC | 25 | -40 ～ +70 | ℃ |
| Önyargı Voltajı | VR | +5 | +4.75 ～ +5.25 | V |
| Optik Giriş Gücü | Pin | 0 | +5 | dBm |
| Yanmış Optik Güç | PB | - | + 13 | dBm |
| Kurşun lehimleme sıcaklığı | Tp | 280(10sn) | 330(10sn) | ℃ |
| Elektriksel / Optik Özellikler (TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| Parametre | Sym | Test koşulu | Parametre Değerleri | birim | |||
| Dalga boyu aralığı | λ | - | 1000 ～ 1650 | nm | |||
| Frekans aralığı | - | - | L - Bant | S - Bant | CM | - | |
| Küçük Sinyal Bant Genişliği | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz | |
| tepkisellik | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| RF Sinyal Kazancı | G | - | 30 2 ± | 20 2 ± | 20 2 ± | dB | |
| Genlik Düzlüğü | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Çıkış VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Doygunluk Optik Gücü | Ps | VR = +5 V, λ = 1550 nm AC Modülasyonlu |
+5 | dBm | |||
| Doygunluk RF Çıkış Gücü | Pdışarı | - | 15 | dBm | |||
| Karanlık Akım | ID | - | ≤10 | nA | |||
| Çıkış Empedansı | RL | - | 50 | Ω | |||
● Tipik Tepki Eğrileri
(Şekil 1 L- Bant FCAMPD InGaAs Fotodedektör Frekans Tepkisi)

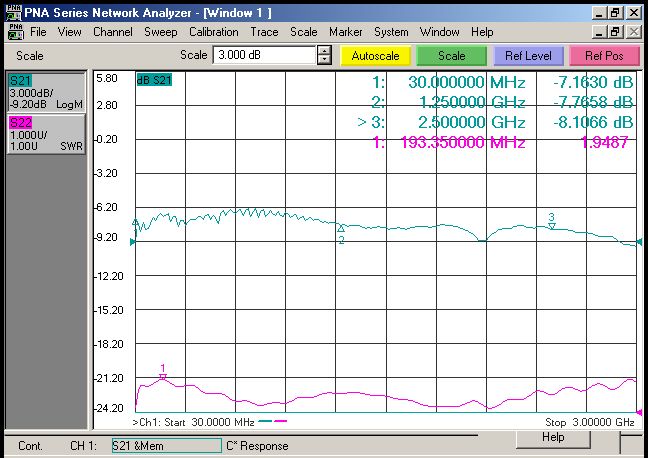

(Şekil 2 S-Band FCAMPD InGaAs Fotodedektör Frekans Tepkisi)
(Şekil 3 C- Bant FCAMPD InGaAs Fotodedektör Frekans Tepkisi)
● Boyut ve Pimler (Birim: mm[inç])
Optik Konnektör：FC(yüz temaslı) fiber optik konnektör
RF Konnektörü：SMA
● Sipariş Bilgileri
Sayfa 1：
| Kod | Analog Bant Genişliği |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | Özelleştirme ( ≦ 5GHz ) |
● Önlemler
Optik devreye bağlamadan önce fiber bağlantı yüzeyinin temiz olduğundan emin olun.
RF arayüzü ve optik arayüzü kullanılmadığında toz kapağı ile kapatılmalıdır.
Depolama, taşıma ve kullanım sırasında uygun ESD koruması gereklidir.
Tüm standart fotodedektörlerimiz modüllere özelleştirilebilir！
Başvurular
Radar Bilgi İşleme
Elektronik Harp
Anten Ölçümü
Fiber Optik İletişim
Güvenlik ve Gözetim
