LK-HPPD-Ku Yüksek Güçlü InGaAs Dengeli Fotodedektör
- Geniş Bant Genişliği
- Birleşik Önyargı-T
- DC Bağlantılı
- Hermetik olarak kapatılmış, SMA Konnektörü
- Düşük Karanlık Akım, yüksek sinyal-gürültü oranı.
- Küçük Form Faktörü.
Ürün Açıklaması
Yüksek Hızlı Dengeli Fotodedektör (HPPD-Ku), dijital ve analog uygulamalar için tasarlanmış hassas bir optoelektronik cihazdır. Bu modül, sinyal bütünlüğünü ve performansını garantilemek için gerekli eşleşen elektronikler dahil olmak üzere 1250 ila 1650 nanometre spektral tepki aralığına sahip bir InGaAs PIN fotodiyotunu entegre eder.
LK-HPPD-Ku, 18 gigahertz bant genişliği sunabilir ve bu da onu yüksek hızlı veri iletim uygulamaları için uygun hale getirir. Stabilite ve verimlilik için standart güç gereksinimleriyle uyumlu olan +5 voltluk bir güç kaynağında çalışır。 Modül, mevcut fiber altyapısıyla sorunsuz entegrasyonu garanti eden standart tek modlu 9/125 mikrometre optik fiberlerle uyumludur. Radyo Frekansı (RF) çıkış portu, 50 ohm'a empedans uyumlu bir SMA uyumlu konnektörle donatılmıştır ve bu da optimum sinyal aktarımını kolaylaştırır ve sinyal kaybını en aza indirir.
Teknik özellikler
| Tipik ve Mutlak Maksimum Derecelendirme | ||||
|---|---|---|---|---|
| Parametre | Sim. | Tip | PUAN | birim |
| Depolama sıcaklığı aralığı | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Çalışma kasası sıcaklık aralığı | TC | 25 | -40 ～ +85 | ℃ |
| Önyargı Voltajı | VR | +5 | +5 ～ +9 | V |
| Optik Giriş Gücü | Pin | + 10 | + 17 | dBm |
| Yanmış Optik Güç | PB | - | + 20 | dBm |
| Kurşun lehimleme sıcaklığı | Tp | 280(10sn) | 330(10sn) | ℃ |
| Elektriksel / Optik Özellikler (TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Parametre | Sym | Test koşulu | Parametre Değerleri | birim | |
| Dalga boyu aralığı | λ | - | 1000 ～ 1650 | nm | |
| Frekans aralığı | - | - | Ku - Bant | - | |
| Küçük Sinyal Bant Genişliği | f-3dB | TC = 22 ± 3℃ | 0.8 ～ 18 | GHz | |
| tepkisellik | Re | VR Pin =1mW | λ = 1310 nm | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.8 | ||||
| Genlik Düzlüğü | A | TC =-45～+85 ℃ | ≤ ± 1.5 | dB | |
| Doygunluk Optik Gücü | Ps | VR , λ = 1550 nm AC Modülasyonlu |
+ 17 | dBm | |
| Karanlık Akım | Id | VR | ≤ 10 | nA | |
| Doygunluk RF Çıkış Gücü | Pdışarı | - | -10 | dBm | |
| Çıkış Empedansı | RL | - | 50 | Ω | |
● Tipik Tepki Eğrileri
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)
（Ku - Bant Fotodedektör Frekans Tepkisi）

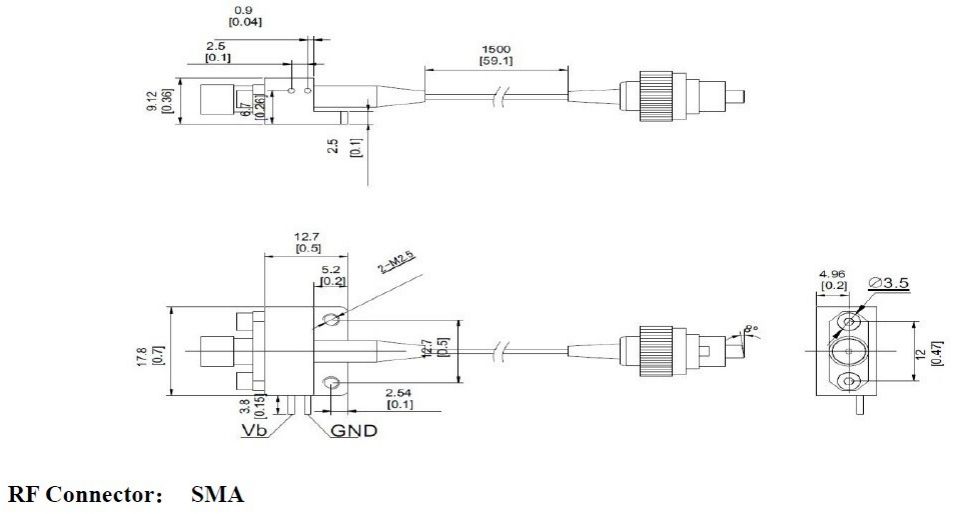

● Boyut ve Pimler (Birim: mm[inç])
●Sipariş Bilgileri
Sayfa 1：
| Kod | Analog Bant Genişliği |
| KU | 0.8 ～ 18GHz |
Sayfa 2：
| Kod | Bağlayıcı Tipi | Açıklama |
| N | Bağlayıcı Yok | Tek modlu 9 / 125 μm fiber pigtail |
| A | FC/APC | |
| P | FC / PC |
● Önlemler
Elyafın hasar görmesini önlemek için elyaf bükülme yarıçapı en az 20 mm olmalıdır.
Optik devreye bağlamadan önce fiber bağlantı yüzeyinin temiz olduğundan emin olun.
Depolama, taşıma ve kullanım sırasında uygun ESD korumasına ihtiyaç vardır.
Tüm standart fotodedektörlerimiz modüllere özelleştirilebilir！
Başvurular
Optik-fiber İletişim
Radar Bilgi İşleme
Elektronik Harp
Yüksek Hızlı Sinyal Testi ve Ölçümü
Güvenlik ve Gözetim
