LK-NYC04D DML DFB Vericisi
- DML DFB Lazer Teknolojisi
- Yüksek Dinamik Aralık
- Bant genişliği 4GHz'den daha iyi
- CWDM Dalga Boyu Uyumluluğu
- Düşük güç tüketimi
- Düşük maliyetli
Ürün Açıklaması
LK-NYC04D DML Vericisi temel olarak DML DFB lazer, otomatik optik güç kontrol devresi, voltaj sabitleme dönüşüm devresi ve izleme gösterge devresinden oluşur. Bu verici, özellikle 1270nm, 1290nm, 1310nm, 1330nm, 1350nm ve 1370nm'de CWDM standardına uyan DML lazer dalga boylarına sahiptir.
4GHz'i aşan bir modülasyon bant genişliği sunar ve 2mW'ı aşan bir çıkış gücü sağlayabilir. Modül tek bir pozitif güç kaynağında çalışır ve +7V ile +36V arasındaki bir voltaj aralığında güvenilir bir şekilde çalışmak üzere tasarlanmıştır. Ek olarak, modül hem güç kaynağının hem de optik güç çıkışının normalliğini doğrulayan bir gösterge ile donatılmıştır ve bu da izleme ve bakım kolaylığı sağlar.
Teknik özellikler
Mutlak Maksimum Puanlar
| Parametre | sembol | Min. | Tip. | Maks. | birim |
| Depolama sıcaklığı | TSTG | -40 | + 25 | + 70 | ℃ |
| Çalışma sıcaklığı | TC | -20 | + 25 | + 55 | ℃ |
| RF giriş gücü1 | Pin | - | 0 |
+ 17 | dBm |
| Gerilim | Vin | +7 | + 12 | + 36 | V |
Optik ve Elektriksel Özellikler (TC = 25℃)
| Parametre | Model | sembol | Min. | Tip. | Maks. | birim | Açıklama |
| Dalga boyu | UC | λ | 1270 | 1310 | 1370 | nm | İTÜ Standardı |
| LC | - | CWDM | - | ||||
| Frekans（3dB） | - | f3dB | 0.1 | - | 4 | GHz | - |
| Optik Çıkış Gücü | - | P | - | 1 | - | mW | - |
| Bağıl Yoğunluk Gürültüsü | UC | ren nehri | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| Giriş 1 dB Sıkıştırma | - | - | - | + 10 | - | dBm | - |
Güç Kaynağı (TC = 22±3℃)
| Parametre | Min. | Tip. | Maks. | birim |
| Gerilim | +7 | + 12 | + 36 | V |
| akım(2) | 0.03 | 0.1 | 0.15 |
A |
(1)Test koşulu: Vin=+12V.
● Tipik Veriler

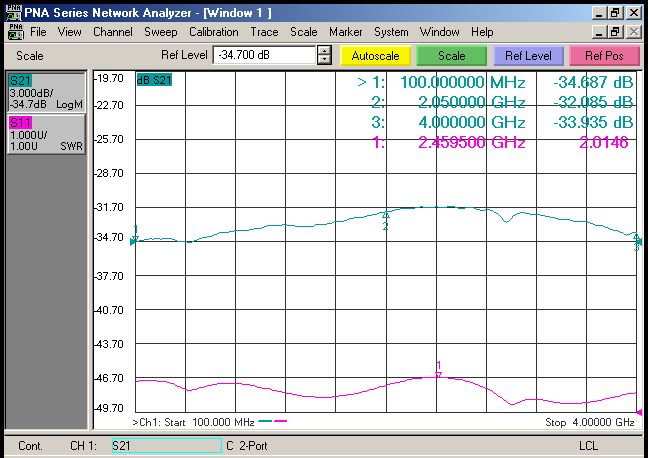

Şekil 1 LK-NYC04D-CL DML DBF Lazer Tipik Frekans Eğrisi
Şekil 2 LK-NYC04D-UC DML DBF Lazer Tipik Frekans Eğrisi
● Tipik spektral eğri

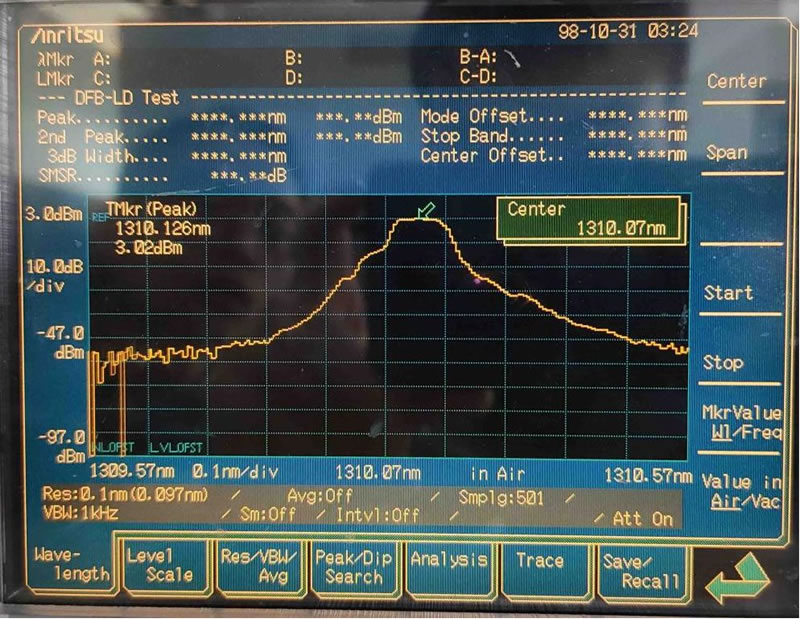

Şekil 3 LK-NYC04D DML DBF Lazer Tipik spektrum eğrisi
● Boyut Birimi：mm[inç]

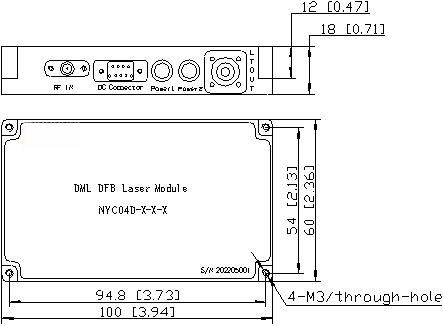

Şekil 4 LK-NYC04D DML DBF Verici Boyutu
RF Konnektörü：SMA
Güç Bağlantısı：J30J-9-ZKP
● Sipariş Bilgileri
Sayfa 1：
| Model | Tipik Dalga Boyu |
| UL | 1310nm |
| CL | CWDM (İsteğe bağlı dalga boyu) |
2 Sayfası:
| Model | Power |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Sayfa3：
| Model | Bağlayıcı | Açıklama |
| N | Yok hayır | flanş |
| A | FC/APC | Standart 9/125μm SM Fiber |
| P | FC / PC | Standart 9/125μm SM Fiber |
Başvurular
Anten Uzaktan Kumandası
Hücresel ve PCS Ağları
Analog RF bağlantı iletimi
Takip, Telemetri ve Kontrol
Geniş bant kablosuz iletişim
