LK-NYDMD DWDM Mikrodalga DFB Lazer Modülü
- Doğrudan Modülasyon DFB Lazer
- Yüksek Dinamik Aralık
- Dalga boyu: CWCM
- 18 GHz Bant Genişliği
- Düşük eşik akımı
- Yüksek çıkış gücü
- SMA konnektörlü 7pin kelebek paketi
- Çalışma kasası sıcaklığı: -40 ila 70℃
- Gelişmiş Güvenilirlik
Ürün Açıklaması
LK-NYDMD lazer, son derece geniş bant genişlikleri gerektiren uygulamalar için doğrusal fiber optik iletişimlerde olağanüstü performans sunmak üzere tasarlanmış üstün doğrudan modüle edilmiş dağıtılmış geri bildirim (DFB) lazeridir. Geleneksel koaksiyel kablo sistemlerine son teknoloji bir alternatif olarak hizmet veren LK-NYDMD, 12 GHz veya 18 GHz'lik yüksek frekanslı sinyalleri iletmede mükemmeldir.
RF sinyalinin bütünlüğünü orijinal haliyle koruyarak, bu lazerler mikrodalga iletişim ağlarının güvenilirliğini önemli ölçüde artırır. Bu nitelikler sayesinde LK-NYDMD, uzaktan anten kontrolü, telemetri, zamanlama ve referans sinyallerinin dağıtımı ve ölçüm ve gecikme hattı sistemleri gibi çeşitli uygulama alanlarında sinyal kalitesini önemli ölçüde artırır.
LK-NYDMD, hermetik korumayı garantilemek ve en yüksek performansı sürdürmek için sağlam bir 7 pimli kelebek paketi içinde kapatılmış entegre optik izolatör, termoelektrik soğutucu (TEC), termistör, lazer diyot çipi ve monitör fotodiyotuna sahiptir.
Teknik özellikler
| Mutlak Maksimum Puanlar | ||||
|---|---|---|---|---|
| Parametre | sembol | Min. | Maks. | birim |
| Lazer diyot ileri akımı | If | - | 120 | mA |
| Lazer diyot ters voltajı | V | - | 1 | V |
| Ön güç | Pf | - | 20 | dBm |
| PD ters voltajı | V | - | 15 | V |
| İleri akım (PD) | Im | - | 2 | mA |
| Çalışma sıcaklığı | To | -40 | + 70 | ° C |
| Depolama sıcaklığı | Ts | -55 | + 85 | ° C |
| Depolama bağıl nemi | Sr | - | 85 | % |
| Optik ve Elektriksel Özellikler (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parametre | sembol | Test koşulu | min | Tip | maksimum | Birimler | not |
| Dalga boyu | λ | IF = BenOP, T = TOP | DWDM (İTÜ) 1550 - |
nm | |||
| Sıklık | - | X Seçeneği | 0.1 | - | 12 | GHz | - |
| Ku seçeneği | 1 | - | 18 | ||||
| Optik Çıkış Gücü | P | IF=Iop | - | 10 | - | mW | 1 |
| Eşik akımı | Ith | λ=1550nm | - | - | 10 | mA | - |
| Çalışma akımı | Iop | λ=1550nm | - | 55 | 100 | mA | - |
| Çalışma voltajı | Vop | λ=1550nm | - | 1.5 | 2.5 | V | - |
| Eğim verimliliği | SE | - | 0.2 | - | - | WA | - |
| Yan mod bastırma oranı | SMSR | λ=1550nm,benF=Iop | 30 | - | - | dB | - |
| Oransal Yoğunluk Gürültüsü | RIN | - | -150 | -130 | dB / Hz | - | |
| Bant genişliği (-3dB,I=60mA) | S21 | X Seçeneği | - | 12 | - | GHz | - |
| Ku seçeneği | - | 18 | - | ||||
| Kaybı Dönüş | VSWR | X Seçeneği | - | - | 2 | dB | - |
| Ku seçeneği | - | - | 2.2 | ||||
| Giriş 1 dB Sıkıştırma | - | 15 | - | - | dBm | - | |
| Termistör Direnci | Rth | @ 25 ° C | - | 10 | - | Kohm | - |
| TEC akımı | It | - | - | - | 1.2 | A | 2 |
| TEC voltajı | Vt | - | - | 2.5 | V | 2 | |
| Kapasitans (PD) | Ct | - | - | 20 | pF | - | |
| Akımı izleme | Im | - | 0.10 | - | 2.0 | mA | - |
| Karanlık akım (PD) | Id | - | - | 50 | nA | - | |
Notlar:Tüm lazer çipleri, yanma için kabul edilebilir bir verime ulaşması gereken temsili bir cihaz grubu kullanılarak sertifikalandırılmış gofretlerden gelir.
1. Lazer sıcaklığı 25℃ olarak ayarlandı, önyargı akımı 55mA'de
2. Çalışma durumu sıcaklığı -40~70℃
● Tipik Veriler
(λ=1550nm, TC =25 ℃)
(Şekil 1 X-Band S11 ve S22 verileri)
(Şekil 2 Ku-Band S11 ve S22 verileri)

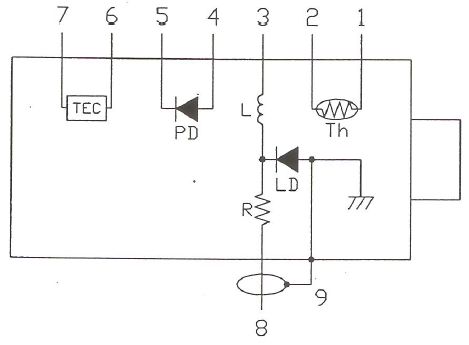

● Elektrik şeması
| Yol göstermek# | İşlev |
| 1 | termistör |
| 2 | termistör |
| 3 | LD-(Önyargı) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Daha serin+ |
| 7 | Soğutucu- |
| 8 | LD-(RF) |
| 9 | Zemin |

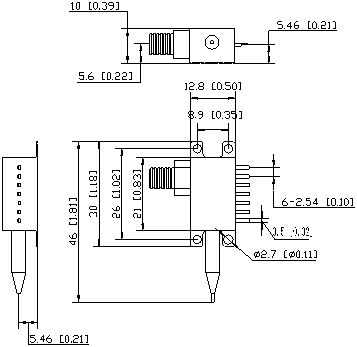

● Anahat çizimleri (Birim: mm[inç])
RF Konnektörü: SMA
● Sipariş Bilgileri
Sayfa 1：
| Kod | Açıklama |
| DM | DWDM (Yoğun Dalga Boyu Bölmeli Çoklama) 7 PIN kelebek paketi |
Sayfa 2：
| Kod | Analog Bant Genişliği |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Sayfa 3：
| Telegram Kanal | Frekans (THz) | Merkez Dalga Boyu (nm) | Telegram Kanal | Frekans (THz) | Merkez Dalga Boyu (nm) | |
| C01 | İstenilen herhangi bir özel dalga boyu | C37 | 193.7 | 1547.72 | ||
| C02 | ITU dışı, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | ITU dışı, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | ITU dışı, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
4 Sayfası:
| Kod | Bağlayıcı Tipi | Açıklama |
| A | FC/APC | Tek modlu 9 / 125 μm fiber pigtail, 0.9 mm, 1 m uzunluk |
| S | SC / APC | |
| N | Bağlayıcı Yok |
● Önlemler
Elyafın hasar görmesini önlemek için elyaf bükülme yarıçapı en az 20 mm olmalıdır.
Optik devreye bağlamadan önce fiber bağlantı yüzeyinin temiz olduğundan emin olun.
Depolama, taşıma ve kullanım sırasında uygun ESD korumasına ihtiyaç vardır.
Başvurular
Yüksek Hızlı Veri İletişimi
Anten Uzaktan Kumandası
Hücresel ve PCS Ağları
Analog RF bağlantı iletimi
Askeri İletişim
Takip, Telemetri ve Kontrol
Telemetri Sistemleri
Askeri ve Savunma Sistemleri
