LK-D-SS-06-T Serisi Optik Gecikme Hattı ve Optik Simülatörü
- 6.5GHz'e kadar bant genişliği
- Yüksek dinamik aralık
- Geniş sıcaklık uygulaması
- Düşük genlikli yanıt
- Özelleştirilmiş zaman gecikmeleri
Ürün Açıklaması
Son teknoloji Mikrodalga-fotonik teknolojisinden yararlanan LK-D-SS-06-T serisi optik gecikme hattı ve optik simülatör, radar testi, sinyal işleme, fazlı anten dizisi işlemleri, anten simülasyonu ve faz gürültüsü testi gibi uygulamalarda olağanüstü performans sağlamak üzere tasarlanmıştır. Bu gelişmiş sistem, minimum ekleme kaybıyla tüm P/L/S/C bant genişliğinde çalışabilir ve yüksek dinamik aralık ve sağlam elektromanyetik izolasyon sağlar. Ayrıca, onu yüksek hassasiyetli optik ve mikrodalga sinyal işleme alanında farklı kılan bir özellik olan ölçülemez üçlü geçiş sinyallerini de destekler
Teknik özellikler
Elektriksel / Optik Özellikler
| Parametre | Parametre Değerleri | birim | Açıklama | ||
| min | Tipik | maksimum | |||
| Frekans aralığı | 0.1 | - | 6.5 | GHz | |
| Genlik Düzlüğü | - | ± 2 | ± 2.5 | dB | |
| Zaman gecikmesi | 0.01 | - | 150 | us | özelleştirilmiş |
| Gecikme Doğruluğu | -5 ‰ | - | +5‰ | - | |
| ekleme Kaybı | 0 | 10 | 20 | dB | özelleştirilmiş |
| Giriş VSWR | - | 1.5 | 2 | - | |
| Çıkış VSWR | - | 1.5 | 2 | - | |
| Empedans | - | 50 | - | Ω | |
| Giriş 1 dB Sıkıştırma | - | + 10 | + 15 | dBm | |
| Sahte Sinyal Reddetme Oranı | 60 | - | - | dBc | |
| Gürültü Şekil | - | 40 | 50 | dB | 5us, 25℃ |
| Sıcaklığı Çalıştırın | -55 | - | + 85 | ℃ | Sipariş Bilgilerine Bakın |
| Depolama sıcaklığı | -55 | - | + 85 | ℃ | |
| Göreceli Gecikme ve Sıcaklık | - | - | 7 | ppm/° | |
| Ekleme Kaybı ve Sıcaklık | - | 3 | 6 | %/° | |
Konnektör Açıklaması ve Güç Kaynağı
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Gerilim | NC | GND | + 12V | NC |
| Current Rating | - | - | 0.15 | - |
| Maksimum Akım | 1 |

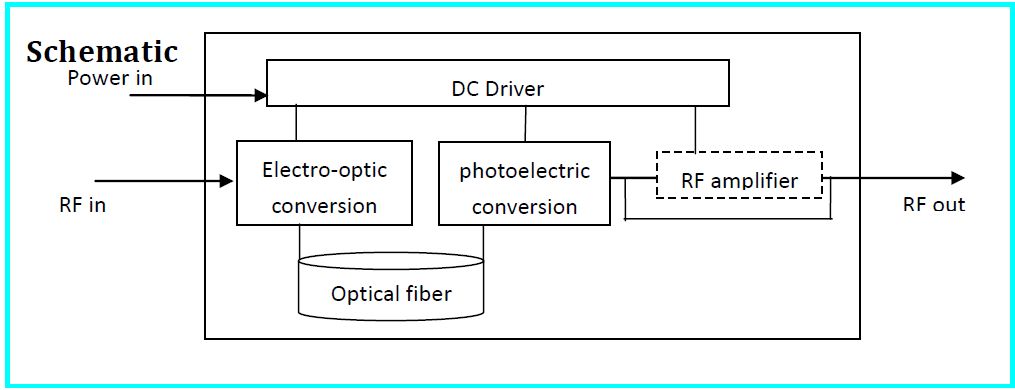

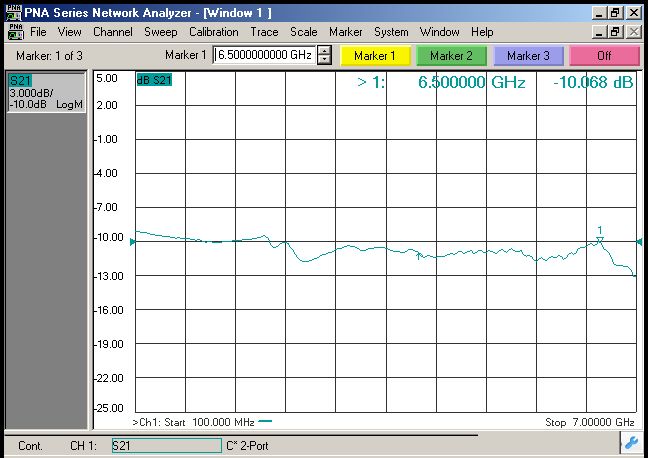

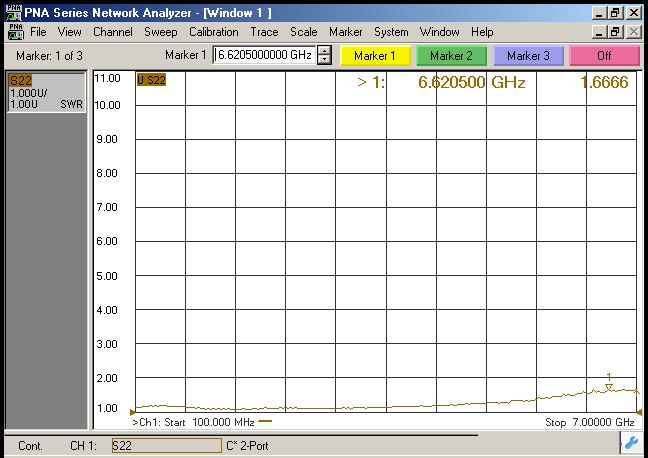

Tipik Tepki Eğrileri（ 25℃ ）

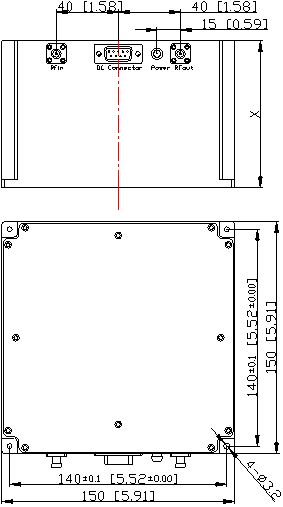

Boyut ve Pimler (Birim: mm[inç])
RF konnektörü：SMA-K（Özelleştirilmiş）
DC konnektörü：DE-9PS（Özelleştirilmiş）
| Ürün Tipi | LK-D-SS-06-TG | Açıklama | |||||
| Zaman gecikmesi (abd) | 8 | 20 | 35 | 50 | 60 | 80 | Standart |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Ürün Tipi | LK-D-SS-06-TP | Açıklama | |||||
| Zaman Gecikmesi (ABD) | 8 | 35 | 60 | 80 | 110 | 150 | Kompakt |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Sipariş Bilgileri
| Ürün Tipi | Paketler | Kalite Seviyeleri | Sıcaklığı Çalıştırın | Depolama sıcaklığı |
| LK-D-SS-06-TGI | Standart | Endüstri sınıfı | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | orta dereceli | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Özel sınıf | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | Kompakt | Endüstri sınıfı | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | orta dereceli | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Özel sınıf | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Başvurular
Radar testi/kalibrasyonu
Sinyal işleme
Elektronik savaş
Faz dizili anten
anten simülasyonu
